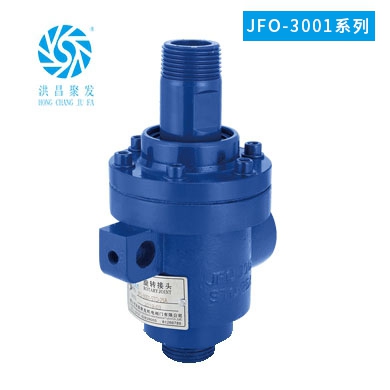

小口徑 雙向內管旋轉式 導熱油旋轉接頭

旋轉接頭設備特寫：

旋轉接頭特點：

自動同心 精密鑄造 球面密封

旋轉接頭優點：

1、正球面密封，密封材料含稀土銅粉，耐磨性能好。

2、偏擺適應性強，可自動調整同心。

3、多石墨軸承支撐，運轉同心度高

4、精密鑄造。耐磨耐高溫

5、可定制螺紋，法蘭多種連接方式，內管固定或內管旋轉多種使用方式。

旋轉接頭規格尺寸：

旋轉接頭技術參數：

介質	規格	最高壓力	耐溫款	最高轉速
導熱油	20A-50A	1.0MPa	200oC	250RPM

規格	K	M	O	S	L1	L2	L3	L4	L6	L7	N	SW	d	H	A(d8)	B	C	D	L5
20A 3/4''	R3/4''	R3/4''	Rc1/2''	G11.9	177	162	110	45	20	94	11	23	16	52	26	11	24.4	15	45
25A 1''	R1''	Rc1''	Rc1/2''	G15.9	194	175	114	51	22	102	12	30	22	48.5	32.3	11	30.7	16	51
32A 1-1/4''	R1-1/4''	Rc14''	Rc1/2''	G20	221	197	126	51	21	104	14	38	31	59	41	13	39.4	19	51
40A 1-1/2''	R1-1/2''	Rc1-1/4''	Rc3/4''	G25	257	232	148	63	20	116	14	44	36	67.5	47.5	13	45	23	63
50A 2''	R2''	Rc1-1/2''	Rc1''	G32	284	255	161	65	25	120	15	56	47	76.5	59	16	56.7	23	65

點擊圖片顯示大圖



旋轉接頭連接方式：
